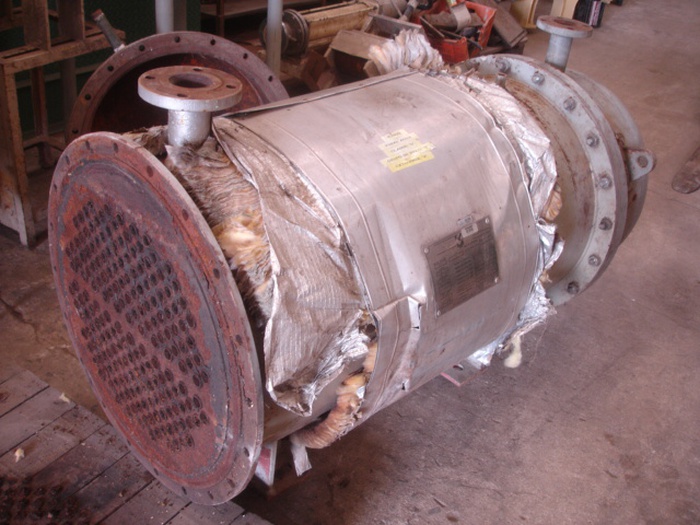

Trocador de Calor em Aço Carbono

Código:TR-28

Casco e Tubo
Marca: Codistil
Ord. de Produção: 2979
N°: AF-046/92
Código: ASME VIII - DIV.1 + TEMAC
Tipo de Construção: Soldada
Peso Vazio: 910 kg
Peso Cheio (água): 1.270 kg

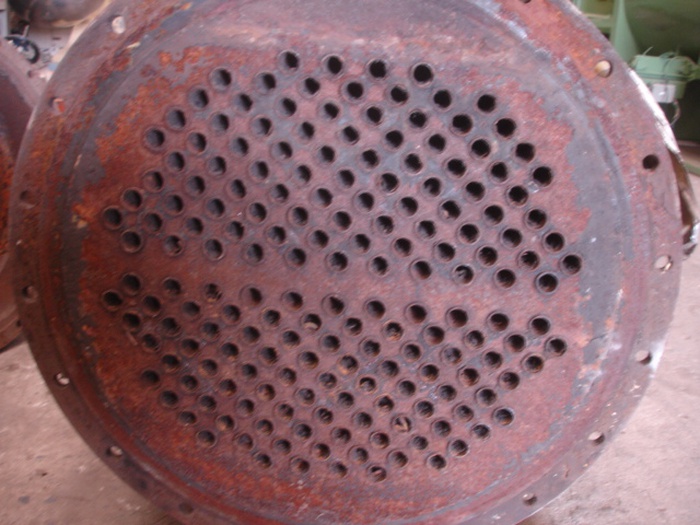

Quantidade de Tubos: 182

Pressão do Projeto: (Costado: 5,9 kgf/cm²) - (Tubo: 5,6 kgf/cm²)
Pressão de Operação: (Costado: 4,5 kgf/cm²) - (Tubo: 4,2 kgf/cm²)
Pressão de Prova Hidrostática: (Costado: 8,85 kgf/cm²) - (Tubo: 8,4 kgf/cm²)
Temperatura do Projeto: (Costado: 180° C) - (Tubo: 110° C)
Temperatura de Entrada: (Costado: 148° C) - (Tubo: 80° C)
Superfície: 16 m²
Corrosão Admissível: (Costado: 1,6mm) - (Tubo: 1,6mm)
Radiografia: Parcial
