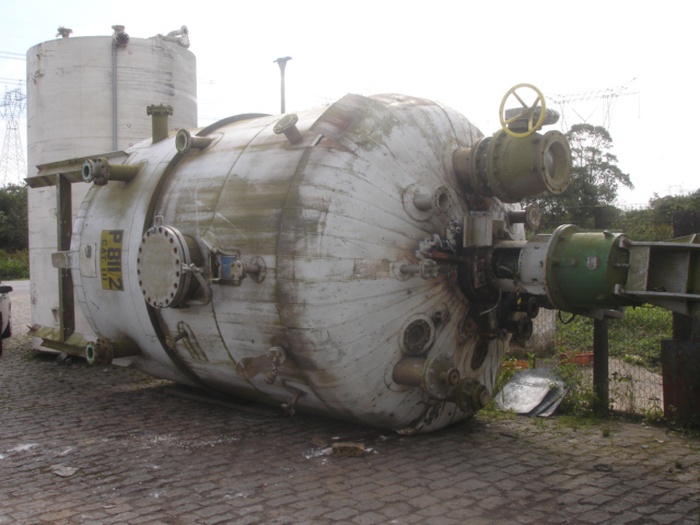

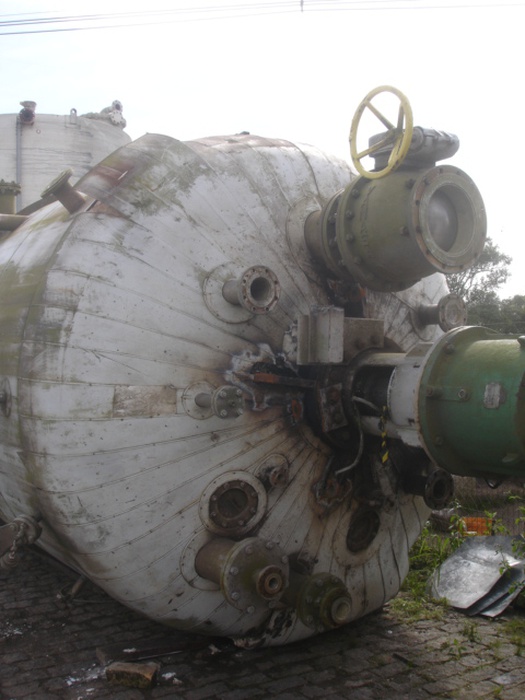

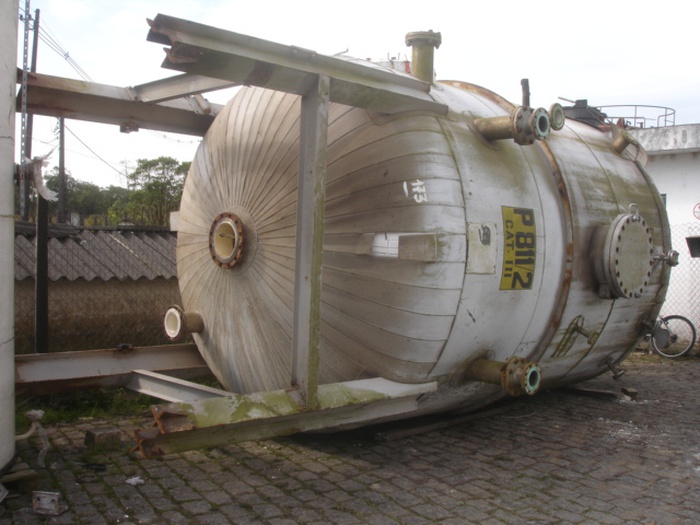

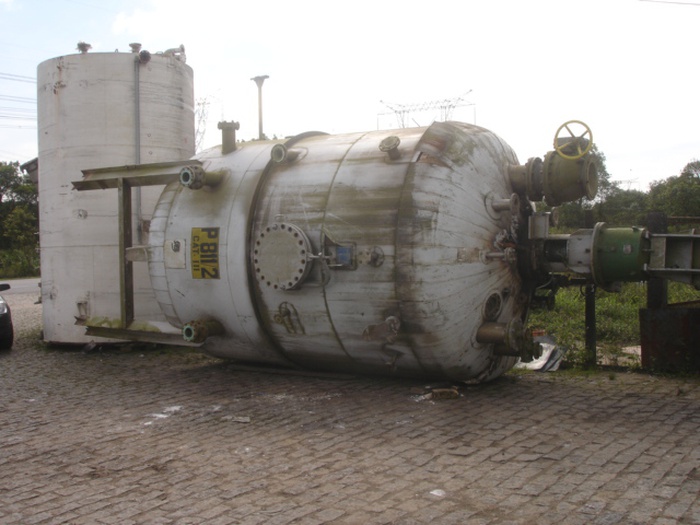

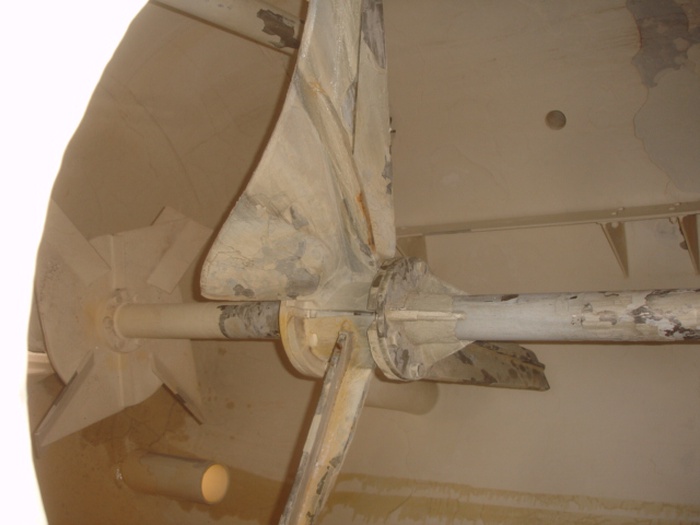

Reator em aço inox, 25.000 litros

Código:REI-1A

Isolação Térmica

Marca: Confab
Série: 83076 AA
Código: ASME SEC VIII Div1 Ed 1998 Ad 1999
Espessura para Corrosão: 1,5mm
Temperatura de Projeto: 3/125 ° C
Temperatura Máx. de Trabalho: 125° C
Pressão de Projeto: 3,06 kgf/cm² (interno) / 1,055 kgf/cm² (externo)
Pressão de Teste: 4,59 kgf/cm²
PMTA: 3,06 kgf/cm² (interno) / 1,055 kgf/cm² (externo)
Peso Vazio: 6,95 kg
Peso Cheio: 44,16 kg
Raio X: Parcial

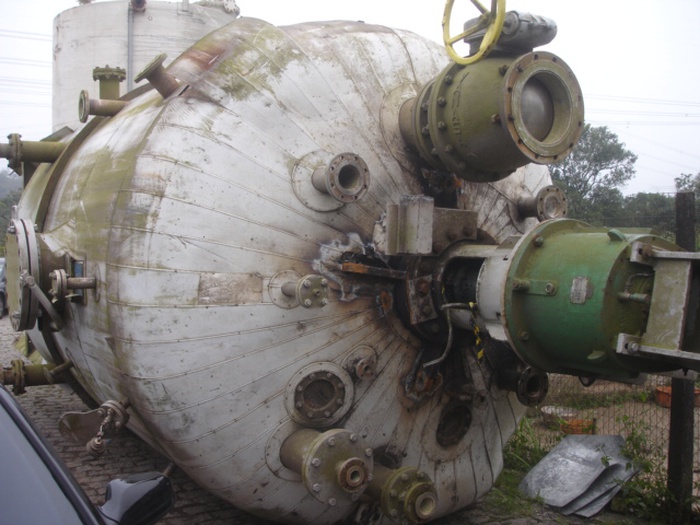

Tampa Abaulada
02 Entradas de 1" com válvula
04 Entradas de 4"
01 Entrada de 3"
01 Visor de 6"
01 Entrada de 9" com redução para 2"
01 Entrada de 7" com redução para 3"
01 Entrada de 2" 1/2

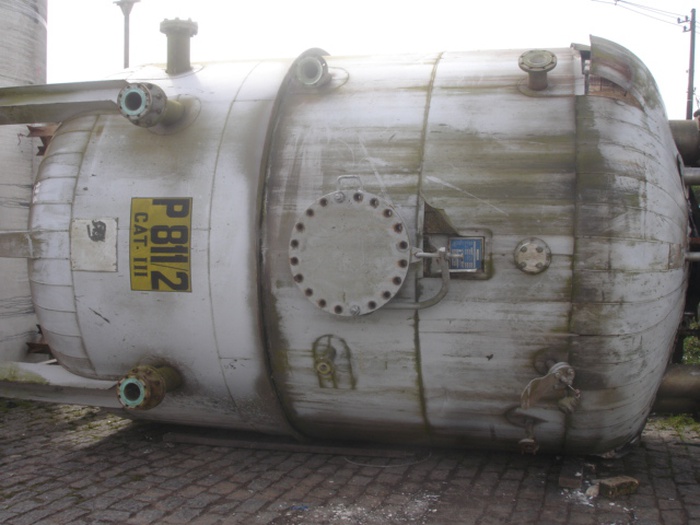

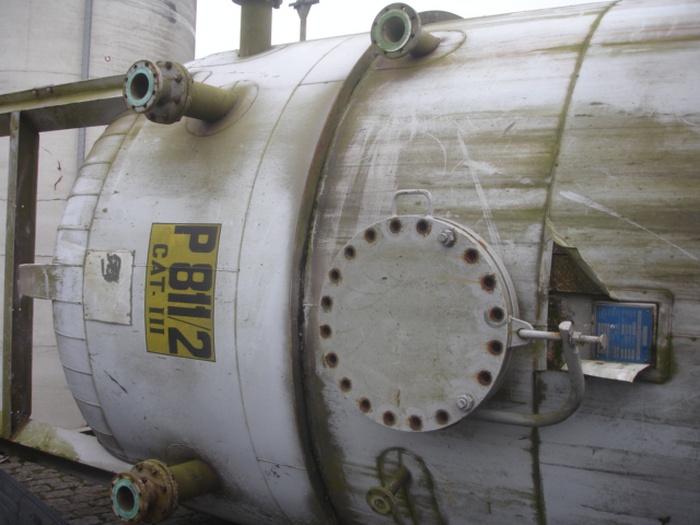

Boca de Visita lateral de 500mm
01 Entrada lateral de 1" 1/2
02 Entradas laterais de 6" 1/2 com redução para 4"

Medidas
Diâmetro: 2.620mm
Altura: 4.600mm

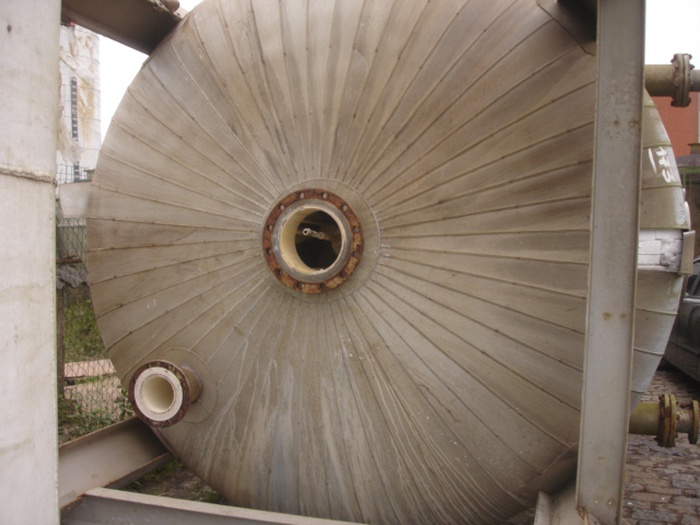

Fundo Abaulado
01 Saída de 250mm
01 Saída de 140mm

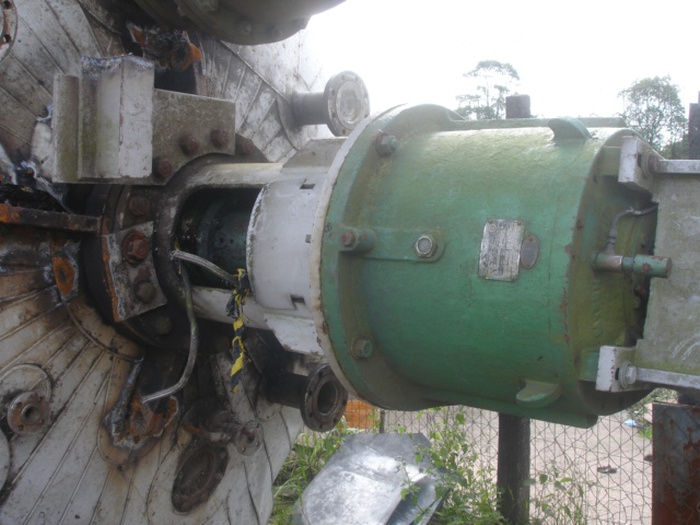

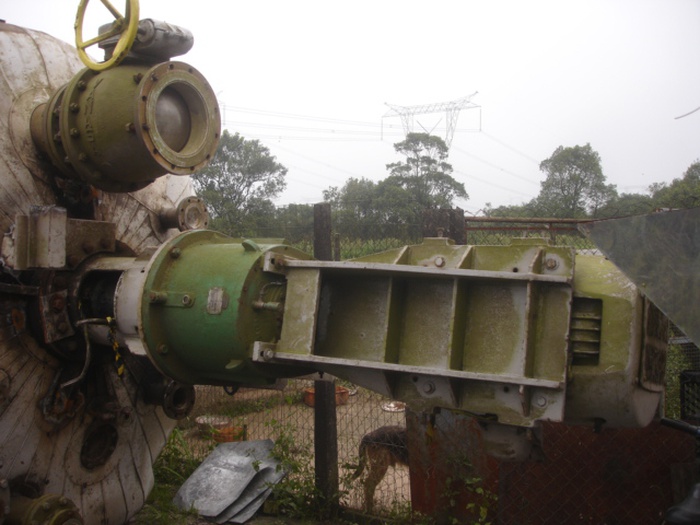

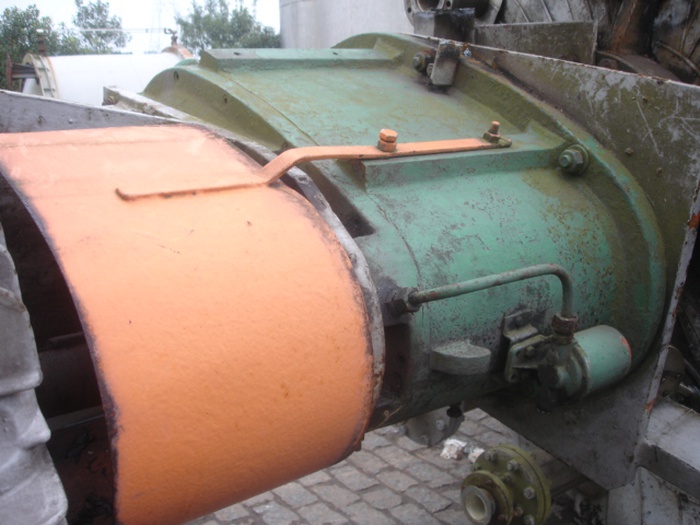

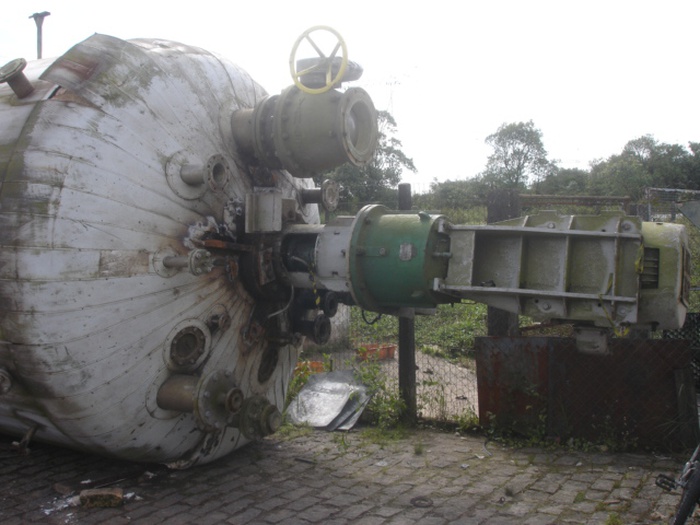

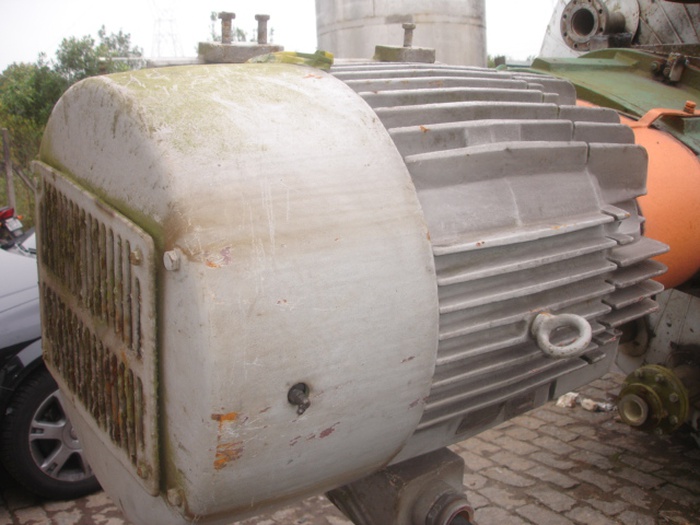

Motor e Redutor de 75 CV
RPM: 1.775
Volts: 220/440
Redução: 1:14

Espessura da Chapa
Tampa: 15,2mm
Costado: 14,8mm
Fundo: 15,0mm
